Трансформаторы ТМБГ

Назначение и условия эксплуатации

Масляные герметичные трансформаторы серии ТМБГ специально разработаны для питания электроприводов буровых установок, насосов, лебёдок и вспомогательного оборудования на кустовых площадках нефтегазовых месторождений. Они преобразуют электроэнергию трёхфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ в низкое напряжение, необходимое для работы силовых цепей и цепей управления.

Трансформаторы ТМБГ рассчитаны на непрерывный режим работы в условиях, характерных для буровых:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 100% при +25 °C (допускается конденсация);
• допустимый наклон площадки при монтаже — до 5°;
• вибрационные и ударные нагрузки, соответствующие работе бурового оборудования.

Производство осуществляется серийно по ГОСТ 11677-85 и требованиям ПУЭ (главы 2.1, 4.2). Каждый трансформатор проходит многоступенчатый контроль и приёмо-сдаточные испытания.

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТМБГ в нескольких климатических исполнениях, позволяющих эксплуатировать их на открытых площадках в различных макроклиматических районах.

Выбор исполнения осуществляется по ГОСТ 15150-69. Для кустовых площадок Западной Сибири и Крайнего Севера рекомендуется исполнение УХЛ1 с арктическим маслом и морозостойкими уплотнениями.

Специфика и особенности

Трансформаторы ТМБГ объединяют герметичное исполнение и усиленную конструкцию, адаптированную к работе с частыми бросками нагрузки при спуско-подъёмных операциях и бурении. Полное заполнение бака маслом и отсутствие расширителя исключают окисление и увлажнение масла, а температурное расширение компенсируется упругостью гофрированных стенок.

• Герметичный гофрированный бак — не требует доливки и замены масла на протяжении всего срока службы;
• Усиленная активная часть — обмотки и магнитопровод закреплены с дополнительной фиксацией, исключающей смещение при вибрациях;
• Повышенная перегрузочная способность — рассчитана на циклические нагрузки с пиками до 150% номинала;
• Индивидуальное изготовление по техзаданию — мощность, напряжения, габариты и способ крепления согласовываются под конкретный тип буровой установки;
• Защита от пыли и влаги — изоляторы и вводы герметизированы, степень защиты оболочки до IP54.

Применяются только гофрированные баки, которые одновременно служат теплообменником и компенсатором объёма масла.

Основные комплектующие

Трансформаторы ТМБГ комплектуются надёжными устройствами, сертифицированными для применения в условиях буровых.

• Высоковольтные вводы — проходные фарфоровые изоляторы, рассчитанные на рабочее напряжение.
• Низковольтные выводы — контактные зажимы или фланцевые платы для подключения кабельных линий.
• Предохранительный клапан — защищает бак от недопустимого повышения давления при внутренних КЗ.
• Мановакуумметр — контролирует избыточное давление и герметичность бака.
• Термометр манометрический — с сигнальными контактами, виброустойчивое исполнение.
• Маслоуказатель — стрелочный или поплавковый, с демпфированием для исключения ложных показаний при тряске.
• Переключатель без возбуждения (ПБВ) — позволяет регулировать напряжение на отключённом трансформаторе.

Требования к эксплуатации

Эксплуатация трансформаторов ТМБГ должна вестись персоналом, имеющим допуск к обслуживанию электроустановок, в соответствии с ПТЭЭП, ПУЭ и заводским руководством.

Перед пуском

• проверьте показания мановакуумметра — давление должно соответствовать температуре окружающей среды;
• убедитесь в отсутствии течи масла по уплотнениям и сварным швам;
• измерьте сопротивление изоляции обмоток мегаомметром;
• проверьте затяжку болтов крепления к раме буровой установки.

В процессе работы

• не допускайте систематических перегрузок свыше норм ГОСТ 14209-97;
• контролируйте температуру масла — верхний предел +95 °C;
• следите за показаниями мановакуумметра — резкое падение давления сигнализирует о нарушении герметичности.

Безопасность и эксплуатационные преимущества

Трансформаторы ТМБГ спроектированы с учётом требований безопасности для персонала буровых бригад и сохранности оборудования.

• Электробезопасность — заземлённый бак, изолированные вводы, контроль изоляции;
• Пожаробезопасность — герметичный бак и отсутствие контакта масла с кислородом замедляют окисление и снижают возгораемость;
• Экологическая безопасность — исключены утечки масла, нет необходимости в его замене и утилизации;
• Виброустойчивость — усиленные крепления и демпфирующие опоры активной части продлевают ресурс;
• Минимальное обслуживание — не требуется доливка или замена масла на протяжении всего срока службы.

«Трансформатор на буровой работает в режиме постоянной тряски. Мы крепим активную часть стальными бандажами и применяем демпфирующие прокладки, чтобы исключить смещение обмоток. Герметичный бак дополнительно гарантирует, что масло останется сухим и не окислится даже при резких перепадах температур».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания ТМБГ сведён к минимуму благодаря герметичной конструкции, но требует периодического контроля давления и состояния уплотнений.

Виды и периодичность

Масло не требует замены при стабильных показаниях давления и температуры. Отбор пробы производится только при подозрении на нарушение герметичности.

Конструкция, устройство

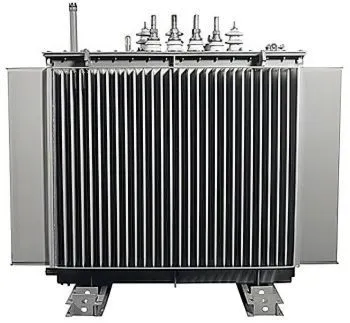

Трансформатор ТМБГ состоит из активной части, помещённой в цельносварной гофрированный бак, и комплекта виброустойчивого навесного оборудования. Бак полностью заполнен трансформаторным маслом, без воздушной подушки.

Активная часть

Магнитная система шихтованная из холоднокатаной стали. Обмотки — медные или алюминиевые, с усиленной изоляцией класса нагревостойкости А (105 °C). Активная часть жёстко закреплена в баке с применением амортизирующих и фиксирующих элементов, предотвращающих смещение при ударных нагрузках.

Гофрированный бак

Собственное производство

Завод осуществляет серийный выпуск трансформаторов ТМБГ с полным технологическим циклом: от раскроя стали до климатических и вибрационных испытаний. Возможно индивидуальное изготовление по техническому заданию заказчика под конкретный тип буровой установки.

• раскрой и шихтовка магнитной системы на автоматизированных линиях;
• намотка обмоток с усиленной фиксацией витков на станках с ЧПУ;
• сварка гофрированных баков с контролем швов ультразвуком;
• вакуумная сушка и заливка масла с последующей герметизацией;
• вибростендовые испытания на частотах до 50 Гц и приёмо-сдаточные электрические проверки.

«Индивидуальное изготовление по техзаданию — наша сильная сторона. Мы адаптируем мощность, напряжения и габариты под конкретную буровую установку, чтобы заказчик получил полностью готовое к работе изделие без доработок на месте».
Ведущий инженер-конструктор

Линейка продукции

Завод серийно выпускает трансформаторы ТМБГ в широком диапазоне мощностей — от 100 до 4000 кВА, напряжением до 10 кВ.

Установочные размеры, масса масла и полный вес, а также возможность поставки с фланцевыми выводами уточняются по опросному листу.

Расшифровка маркировки

Маркировка на примере ТМБГ-630/10-0,69 УХЛ1:

• Т — трёхфазный;
• М — естественное масляное охлаждение;
• Б — для буровых установок;
• Г — герметичное исполнение (гофрированный бак);
• 630 — номинальная мощность, кВА;
• 10 — класс напряжения обмотки ВН, кВ;
• 0,69 — номинальное напряжение обмотки НН, кВ;
• УХЛ1 — климатическое исполнение.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТМБГ перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку электрической прочности и герметичности.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. При обнаружении заводских дефектов завод обязуется выполнить ремонт или замену оборудования.

Для сохранения гарантии необходимо соблюдать правила транспортировки, монтажа и эксплуатации в соответствии с ПТЭЭП и руководством завода-изготовителя.

Как сделать заказ?

Для оформления заказа направьте заполненный опросный лист или техническое задание с указанием:

• мощности и напряжения трансформатора;
• климатического исполнения;
• типа буровой установки и способа крепления;
• особых требований (фланцевые выводы, дополнительная комплектация).

Наши инженеры подготовят индивидуальное решение и коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — для запуска в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка осуществляется силами завода или самовывозом.

Персональный подбор и быстрый заказ

Специалисты завода помогут подобрать или разработать трансформатор ТМБГ с учётом особенностей вашего бурового оборудования. Мы учтём график нагрузки, климатические условия и посадочные места на раме буровой.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартных моделей — от 6 до 8 недель, индивидуальных проектов — по согласованию.

«Мы сопровождаем каждый проект от технического задания до сдачи в эксплуатацию на кусте. Наша цель — чтобы трансформатор работал как часть буровой: надёжно, безотказно и без лишнего внимания».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация трансформаторов ТМБГ регламентируются следующими основными документами:
